Plaquettes de tournage pour tour à métaux SOMT

À propos du produit

Points forts du produit Compatibilité avec les forets en U : Conçus pour les forets en U SP 2D 3D 4D 5D, ces inserts garantissent un ajustement parfait à votre configuration d'usinage.

Haute dureté :Avec P15-P25 M10-M25 K10-K25dureté, les plaquettes assurent un perçage précis et efficace dans divers matériaux.

Matériaux de traitement polyvalents : Idéals pour l'acier, l'acier inoxydable et le P.M.K, ces inserts répondent à divers besoins d'usinage.

Revêtement PVD : Dotés d'un revêtement PVD, les inserts offrent une résistance à l'usure et une protection contre la corrosion améliorées.

HSS Vs Carbure | Timco Cng | Matériau en alliage dur : Fabriqués à partir d'un alliage dur robuste, ces inserts offrent une durabilité et une longévité exceptionnelles.

Matériau et revêtement

• Substrat de baseAlliage dur de qualité supérieure (carbure cémenté) composé principalement de carbure de tungstène (WC) (92 à 94 % en poids) et de 6 à 8 % de cobalt (Co) comme liant. La granulométrie ultra-fine du WC (1,0 à 1,5 μm) assure une densité élevée et une dureté de 90 à 93 HRA, bien supérieure à celle de l'acier rapide (HSS) en termes de résistance à l'usure, ce qui le rend idéal pour le perçage intensif et de longue durée.

• Revêtement PVDRevêtement PVD TiAlN (nitrure de titane et d'aluminium) ou TiCN (carbonitrure de titane). Ce revêtement, d'une épaisseur de 3 à 5 μm, présente un faible coefficient de frottement (≤ 0,4), résiste à l'oxydation jusqu'à 800 °C et bloque la corrosion chimique due aux liquides de refroidissement. La résistance à l'usure de la plaquette est ainsi augmentée de 30 à 50 % par rapport aux plaquettes non revêtues.

Principales caractéristiques du produit

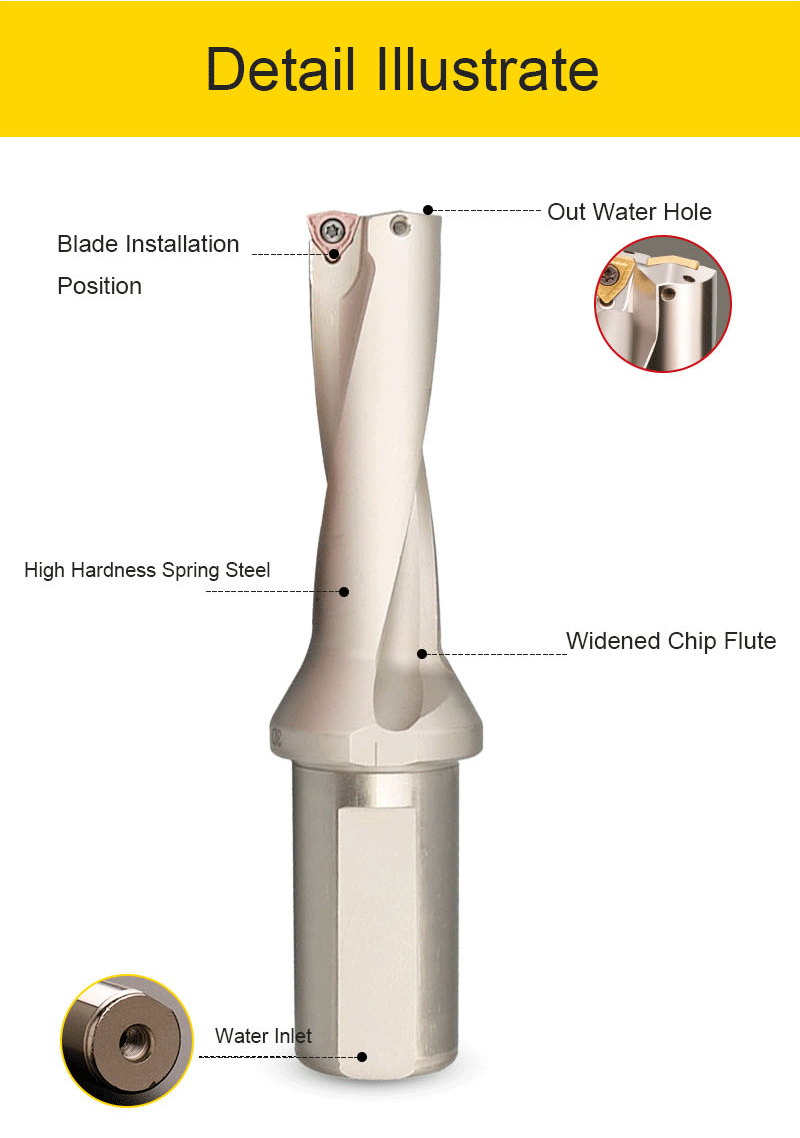

• Compatibilité précise des forets en U: Conçu sur mesure pour les forets SP série U (2D, 3D, 4D, 5D — « D » fait référence au rapport entre la profondeur du foret et le diamètre). La surface d'appui de la plaquette est rectifiée avec une tolérance de ±0,002 mm, garantissant un ajustement serré avec les porte-forets en U, minimisant le faux-rond (≤0,003 mm) et garantissant une précision de trou constante (tolérance IT8-IT9).

• Dureté spécifique à chaque nuance pour plus de polyvalence:Proposé en trois degrés de dureté pour s'adapter à différents matériaux :

• P15–P25: Pour l'acier au carbone, l'acier allié et la fonte grise, idéal pour le perçage à usage général (par exemple, trous de boulons de bloc moteur automobile).

• M10–M25:Pour l'acier inoxydable (304/316) et les alliages résistants à la chaleur, empêche l'écrouissage et la formation de bords rapportés (BUE) pendant le perçage.

• K10–K25:Pour la fonte ductile et les métaux non ferreux (aluminium 6061, laiton) — équilibre la ténacité et la résistance à l'usure pour éviter l'écaillage.

• Contrôle efficace des copeauxLes rainures brise-copeaux incurvées intégrées sont conçues pour diviser les copeaux en morceaux courts et maniables. Cela évite l'encrassement dans les trous profonds (jusqu'à 5 fois le diamètre) et réduit l'accumulation de chaleur, protégeant ainsi le bord de la plaquette d'une usure prématurée.

• Capacité de forage à grande vitesse:L'alliage rigide et le revêtement à faible frottement permettent des vitesses de perçage 2 à 3 fois plus rapides que le HSS : 150 à 300 m/min pour l'acier, 80 à 150 m/min pour l'acier inoxydable et 300 à 600 m/min pour l'aluminium, réduisant ainsi le temps de cycle de 40 %.

Applications

• Matériaux cibles:

• Métaux ferreux : Acier au carbone (Q235, 45#), acier allié (40Cr), acier inoxydable (304/316), fonte grise (HT200), fonte ductile (QT450).

• Métaux non ferreux : Aluminium (6061/7075), laiton, cuivre.

• Matériaux spéciaux : P.M.K (alliages de métaux précieux) pour composants électroniques de précision.

• Utilisations industrielles:

• Automobile : Perçage de trous de boulons dans les carters de transmission, les culasses et les pièces du châssis.

• Aéronautique : Usinage de trous de précision dans des châssis d'avions en aluminium et des raccords hydrauliques en acier inoxydable.

• Ingénierie générale : Réalisation de trous dans des collecteurs hydrauliques, des plaques d'outillage et des boîtes de vitesses industrielles.

Machines compatibles

• Centres d'usinage CNC: Haas série VF, Fanuc Robodrill, Mazak VTC, DMG MORI DMC (équipés de porte-forets en U).

• Tours CNC: Mazak Quick Turn, Doosan Puma, Haas série ST (avec broches de perçage ou outils de perçage en U montés sur tourelle).

• Machines de forage en U spécialisées: Équipement de forage en U dédié de la série SP (optimisé pour le forage de trous profonds à grand volume).

Durée de vie et entretien

• Durée de vie:

• Perçage de l’acier : 500 à 1 000 trous (par exemple, trous M10 dans de l’acier 45#).

• Perçage de l'aluminium : 800 à 1 500 trous (une abrasivité moindre du matériau prolonge sa durée de vie).

• Perçage de l'acier inoxydable : 300 à 600 trous (usure élevée due à la ténacité du matériau).

• Conseils d'entretien:

• Nettoyez l'insert et le support à l'air comprimé après utilisation pour éliminer les copeaux et les résidus de liquide de refroidissement.

• Conserver dans un étui sec et sans poussière pour éviter la corrosion du revêtement.

• Évitez les chutes ou les chocs (risque d'ébrécher le bord de l'alliage dur, réduisant ainsi la précision).
