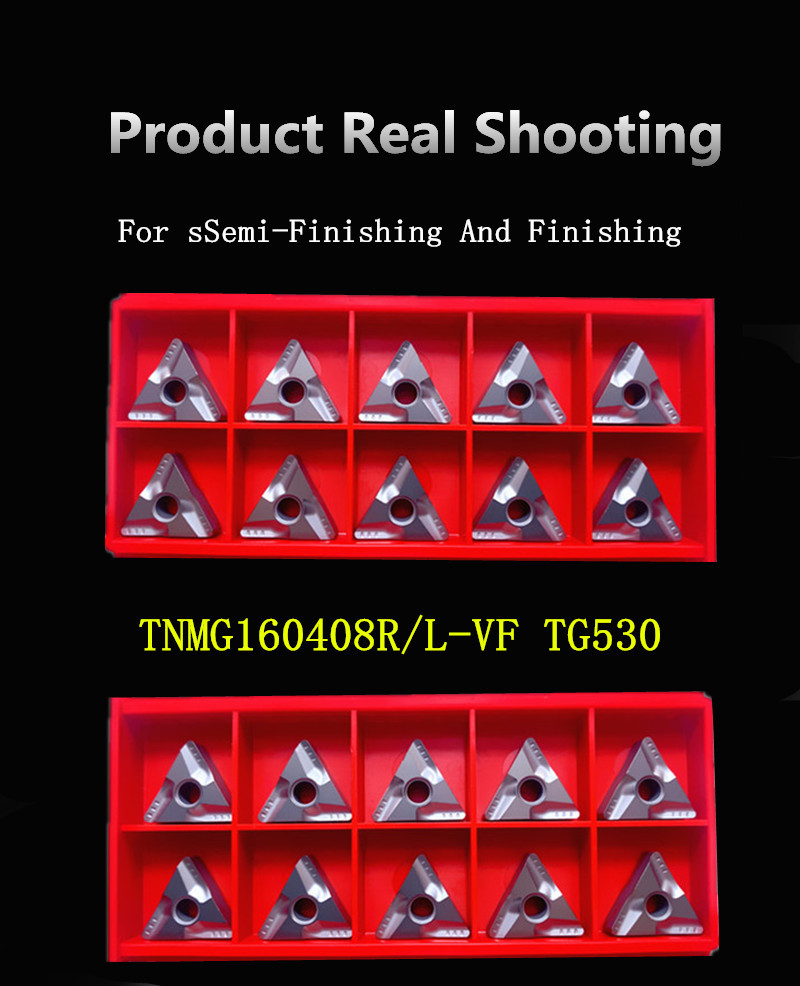

Plaquettes en céramique et carbure TNMG 1604

À propos du produit

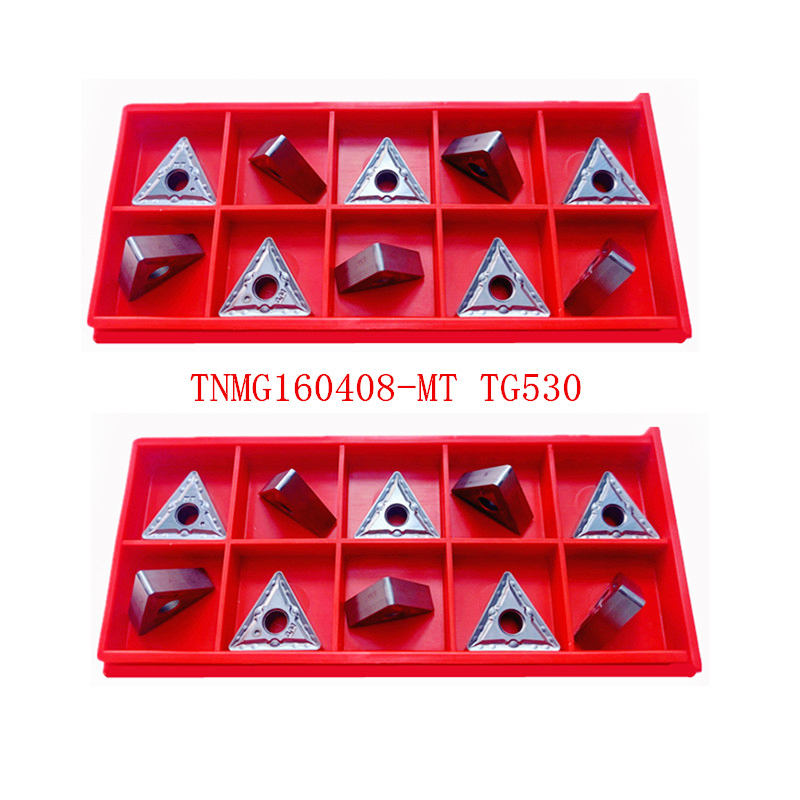

La plaquette de coupe en céramique TNMG1604 est une plaquette triangulaire à angle de coupe négatif conçue pour une coupe efficace. Avec un cercle inscrit interne (IC) de 0,5 pouce (12,7 mm), une épaisseur de 0,188 pouce (3/16 pouce) et un rayon de nez de 0,0625 pouce (1/16 pouce), cette plaquette convient aux travaux généraux. L'angle inclus de 60° de la plaquette TNMG432 la rend idéale pour les opérations de tournage polyvalentes, tandis que sa conception à angle de coupe négatif offre une arête de coupe durable, idéale pour les matériaux durs et la coupe intermittente. De plus, la plaquette TNMG432 est souvent revêtue de matériaux tels que TiN, TiCN, AlTiN, etc. pour prolonger la durée de vie de l'outil et améliorer la résistance à l'usure. Cette plaquette est performante en ébauche, semi-finition et finition, et est particulièrement adaptée à l'acier, à la fonte et à certains matériaux plus durs.

Matériau et revêtement

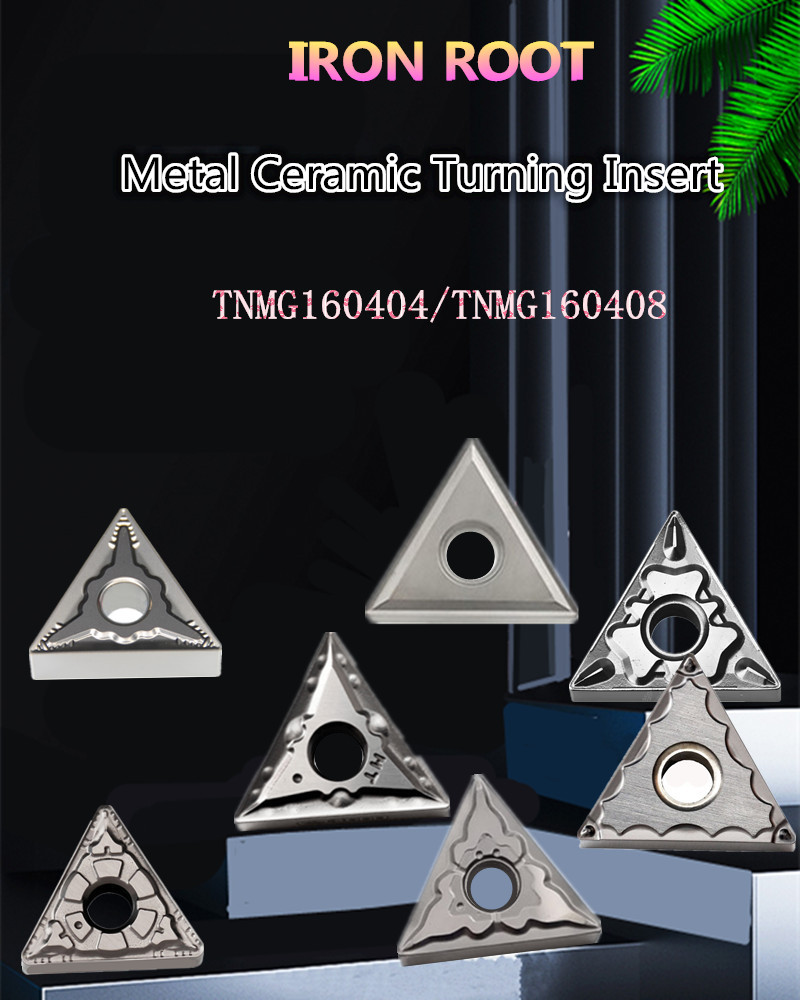

Français Les plaquettes en carbure TNMG1604 Best sont fabriquées à partir de céramique en carbure haute performance, mélangeant un substrat en carbure de tungstène avec des renforts en céramique (par exemple, du carbure de titane ou de l'oxyde d'aluminium) et un liant en cobalt (teneur de 6 à 8 %). Cette composition offre une dureté exceptionnelle (92 à 94 HRA) et une résistance à l'usure, essentielles pour l'usinage de matériaux durs. La plupart des variantes sont dotées de revêtements avancés : - **TiN (nitrure de titane)** : Améliore la dureté de surface et réduit le frottement, idéal pour l'usinage de l'acier à usage général. - **TiCN (carbonitrure de titane)** : Améliore la résistance à l'usure dans les opérations à charge moyenne, adapté à la fonte. - **AlTiN (nitrure d'aluminium et de titane)** : Offre une stabilité à haute température (jusqu'à 900 °C) et une résistance à l'oxydation, optimisant les performances dans l'usinage de l'acier inoxydable et des alliages durs.

Caractéristiques principales et géométrie

• Conception triangulaire avec angle inclus de 60°:L'angle inclus de 60° offre une polyvalence pour le tournage multidirectionnel, permettant des opérations telles que le dressage, le profilage et le tournage d'épaulement avec une seule plaquette.

• Angle de coupe négatif:La géométrie de coupe négative renforce le tranchant, améliorant la durabilité lors de la coupe intermittente et réduisant l'écaillage du tranchant lors de l'usinage de matériaux durs ou abrasifs (par exemple, l'acier trempé, la fonte).

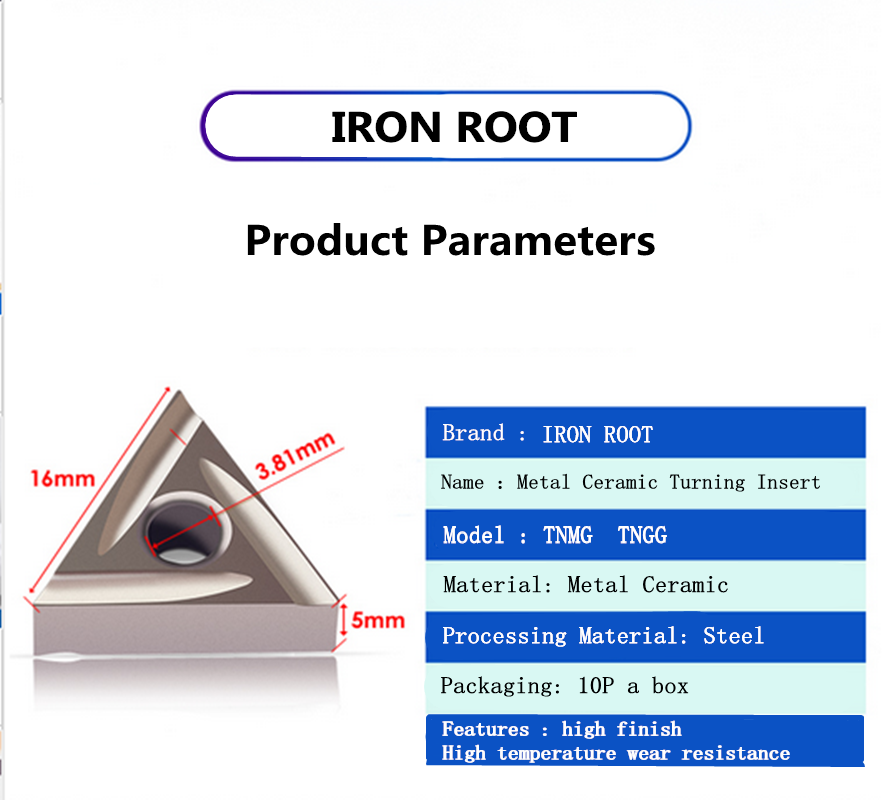

• Spécifications dimensionnelles précises:

• Cercle inscrit interne (IC) : 0,5 pouce (12,7 mm)

• Épaisseur : 0,188 pouce (3/16 pouce), assurant la rigidité sous des forces de coupe élevées.

• Rayon du nez : 0,0625 pouce (1/16 pouce), équilibrant la qualité de finition de surface (Ra ≤ 1,6 μm en finition) et la résistance des bords.

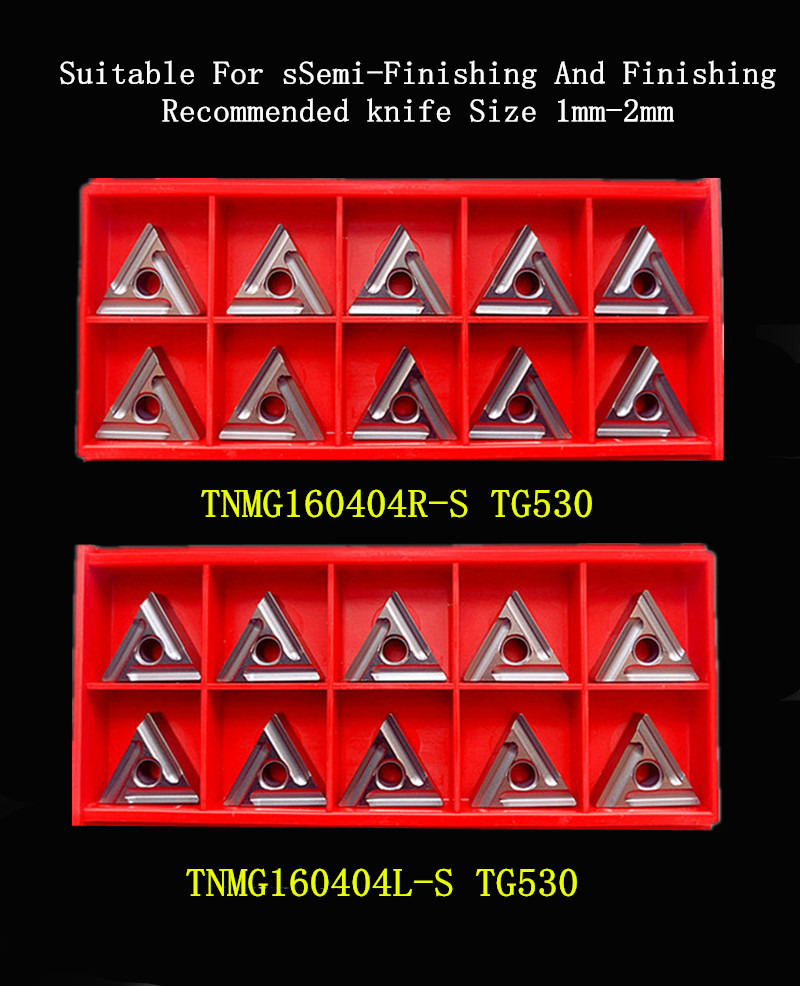

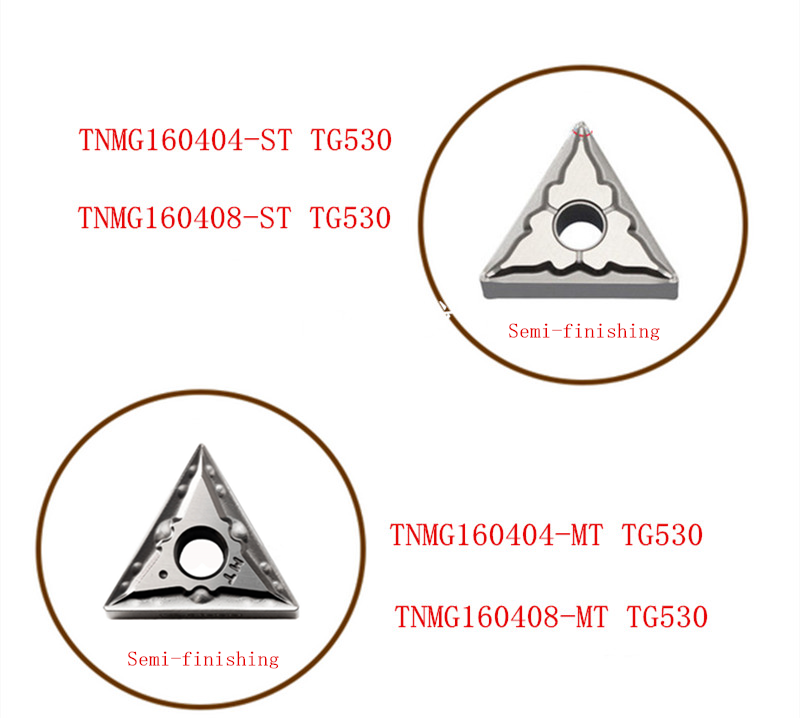

• Polyvalence à usage général:Conçu pour effectuer des opérations d'ébauche, de semi-finition et de finition sans compromettre l'efficacité.

Applications

• Usinage de l'acier: Composants en acier au carbone, en acier allié et en acier à haute résistance (par exemple, arbres automobiles, boulons industriels).

• Traitement de la fonte: Pièces en fonte grise et en fonte ductile (par exemple, blocs moteurs, corps de pompe) où la résistance à l'usure abrasive est critique.

• Matériaux durs:Acier trempé (jusqu'à 45 HRC) et alliages résistants à la chaleur, adaptés à la fabrication d'outils et de matrices.

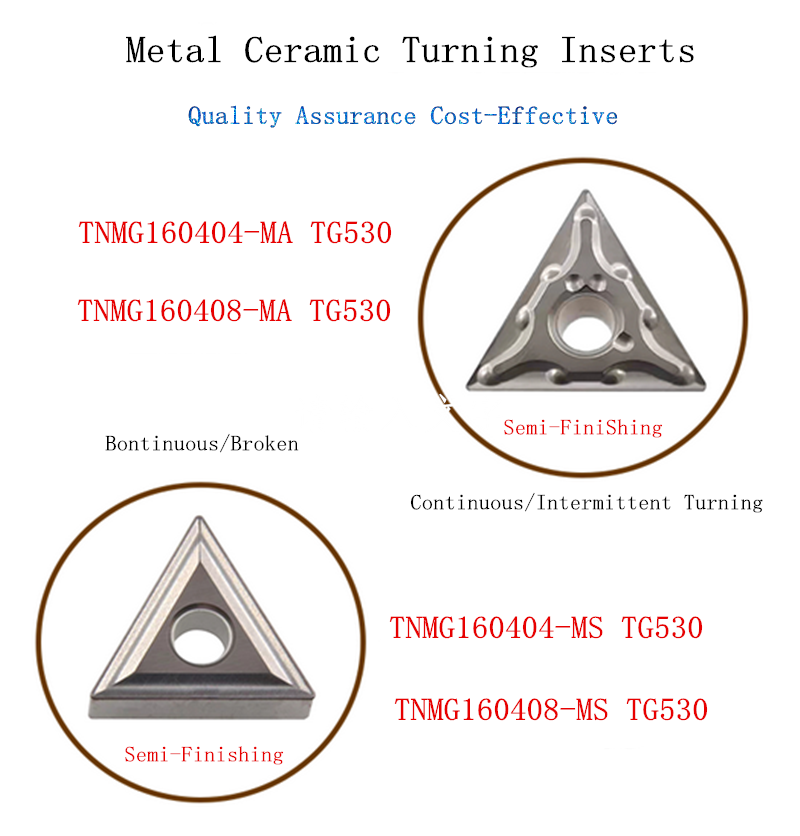

• Coupe intermittente: Performances fiables dans les applications avec des charges variables, telles que l'usinage de pièces avec des fentes ou des rainures de clavette.




Machines compatibles

• Tours CNC: Tours contrôlés par Fanuc (par exemple, Fanuc 0i-TF), modèles Haas série ST et Mazak Quick Turn, associés à des porte-outils standard (par exemple, MTJNR, SVJCR) pour un alignement précis des outils.

• Tours manuels: Tours traditionnels avec configurations de porte-outils (par exemple, South Bend, Clausing) pour les tâches de tournage à usage général.

• Centres de tournage multi-axes:Machines combinant des capacités de tournage et de fraisage (par exemple, la série DMG Mori NTX), exploitant la polyvalence de la plaquette pour la production de pièces complexes.

Durée de vie et performances

• Plage de vitesse de coupe: 120–250 m/min (acier), 80–180 m/min (fonte), 100–200 m/min (acier inoxydable).

• Vitesse d'alimentation: 0,1–0,3 mm/tr, équilibrant l'efficacité d'enlèvement de matière et la finition de surface.

• Durée de vieChaque arête de coupe dure 45 à 90 minutes en usinage continu sur l'acier ; 30 à 60 minutes sur la fonte grâce à son abrasivité supérieure. La conception à coupe négative et le revêtement prolongent la durée de vie totale de 20 à 30 % par rapport aux plaquettes à coupe positive dans les applications en matériaux durs.

Avantages

• Durabilité en usinage dur:L'angle de coupe négatif et la construction robuste en céramique au carbure résistent à l'usure des bords et à l'écaillage dans des conditions exigeantes.

• Polyvalence économique:Élimine le besoin de plusieurs types d'inserts en couvrant l'ébauche jusqu'à la finition, réduisant ainsi les coûts d'inventaire des outils.

• Finition de surface uniforme:Le rayon du nez de 0,0625 pouce garantit des finitions lisses, répondant aux exigences de précision des composants automobiles et industriels.




  ---
